PVP - Votle plošče

PVP – Votle plošče 12, 16, 20, 26, 32, 40 in 50 cm. Lastna proizvodnja v SLOVENIJI.

SPLOŠNO

Prednapete votle plošče so zaradi ugodnih lastnosti in široke uporabnosti osvojile svet. V toku njihovega razvoja od začetka sedemdesetih let so s svojo fleksibilnostjo, velikimi razponi in visoko nosilnostjo postale vodilni element  montažne gradnje v svetu.

IZDELAVA

Za proizvodnjo plošč je bila od finskega proizvajalca ELEMATIC nabavljena tehnologija, ki obsega tri proizvodnje linije dolžine 108 m s pripadajočo opremo za prednapenjanje in betoniranje. Na predhodno napete visokovredne jeklene vrvi se na kovinskih podnicah z ekstrudorjem vgradi celoten prerez betona, ki se ga po doseženi zadostni trdnosti s specialno žago razreže  na želene (projektirane) dolžine in oblike.

MATERIALI

Uporablja se beton z nizkim vodocementnim faktorjem in tlačno trdnostjo C 40/50. Plošče so ojačane le z vzdolžno armaturo, to so visokovredne vrvi kvalitete 1670/1860 Mpa z nizko relaksacijo premera 9.3 in 12.5 mm, pletene iz sedmih žic nazivnih premerov 3 oz. 4 mm.

OSNOVNE ZNAČILNOSTI

Standardna širina plošč je 120 cm, z vzdolžnim žaganjem pa se lahko izdelajo tudi ožje. Razrez je možen pod poljubnim kotom, prav tako se izdela potrebne izreze, poglobitve in odprtine že v proizvodni hali. Z vgradnjo zgornjih prednapetih vrvi je plošče možno uporabiti kot konzolni element.

Plošče so certificirane:
Št. 1373-CPR-0206

Nekaj osnovnih podatkov za posamezne vrste plošč:

Tip plošče

Višina plošče   (cm)

Število izvotlin

Lastna teža linijsko

Lastna teža površinsko

Teža z zalitimi stiki

Poraba betona za zalivanje stikov

(kN/m1) (kN/m2) (kN/m2) l/m1
PVP 160

16

8

270

225

240

6

PVP 200

20

6

294

245

260

7

PVP 265

26,5

5

432

360

380

8

PVP 320

32

4

486

405

430

11

PVP 400

40

4

522

435

465

13

PVP 500

50

4

714

595

630

17

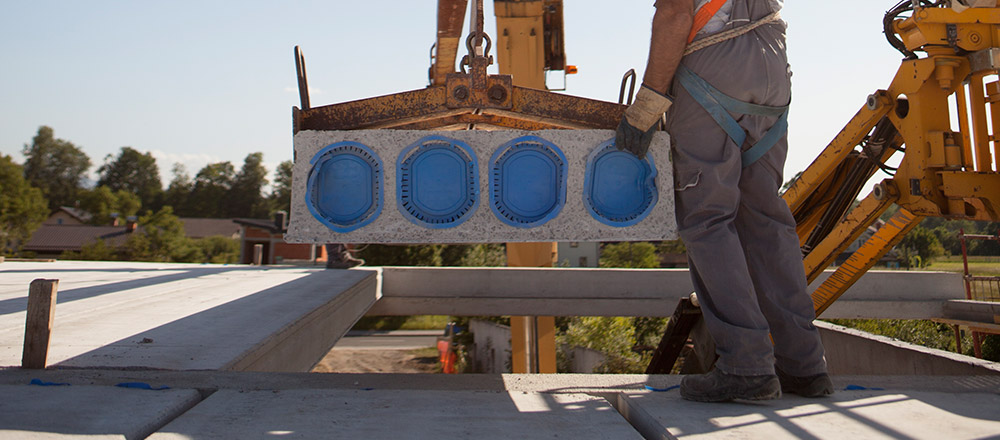

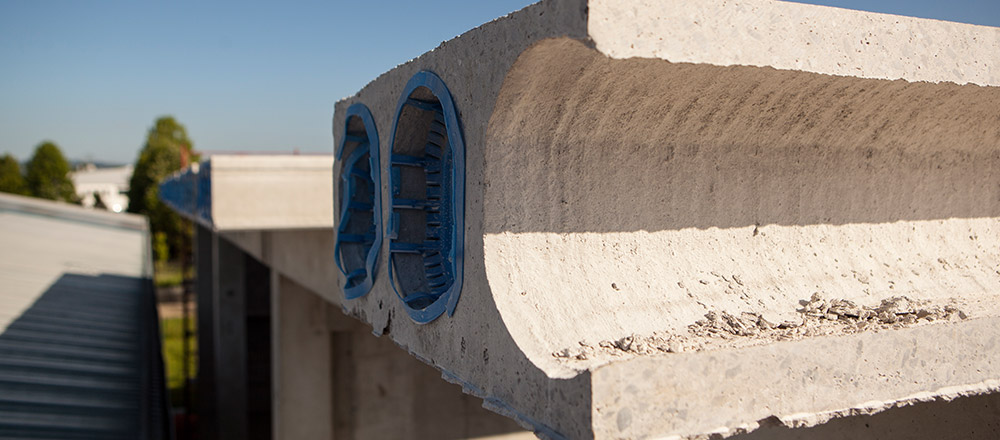

Da bi se izognili možnosti kopičenja vode zaradi kondenza v izvotlinah plošč, se na obeh koncih vrta luknje premera 10 mm pod vsako posamezno izvotlino.

Standardna ognjeodpornost plošč je 60 minut, lahko pa jo višamo z dodajanjem protipožarnih izolacij. Votle plošče nudijo tudi dobro zvočno izolativnost, ki se prav tako lahko viša z dodajanjem sloja betona ali izolacij.

UPORABA

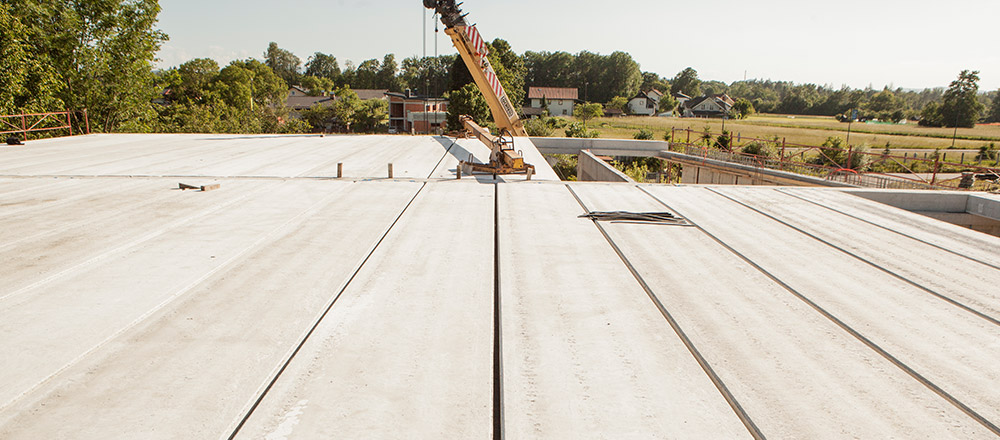

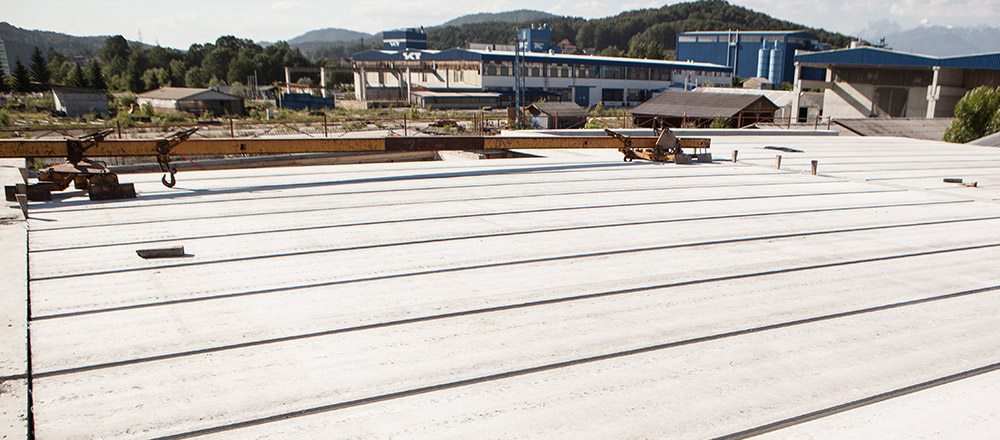

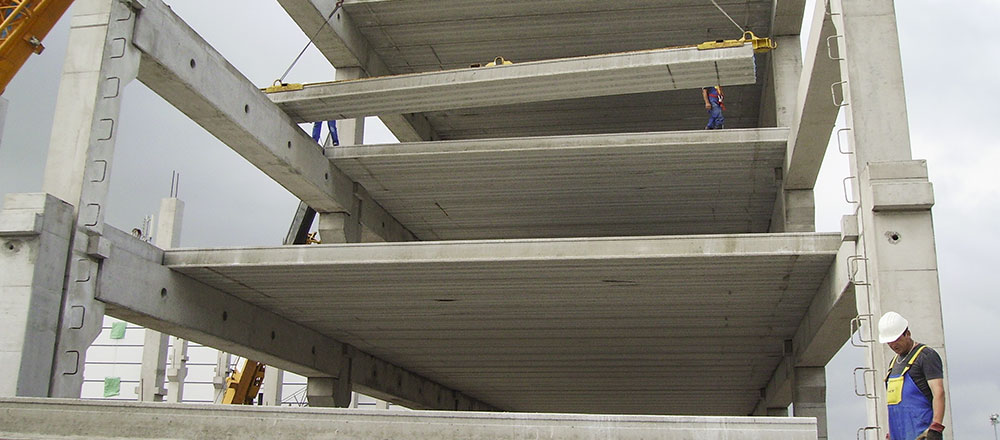

S petimi razpoložljivimi višinami in z gladko spodnjo površino, nudijo prednapete votle plošče široko uporabo v vseh vrstah gradenj, tako stanovanjskih in poslovnih stavb, kakor tudi skeletnih armirano-betonskih in jeklenih industrijskih hal ter garažnih hiš in sicer za izvedbo stropnih konstrukcij in za izdelavo fasad.

Zaradi lastnosti PVP plošč, se lahko vzdolžne izvotline izkoristi za vodenje raznih instalacij, za klimatizacijo in ventilacijo objektov
